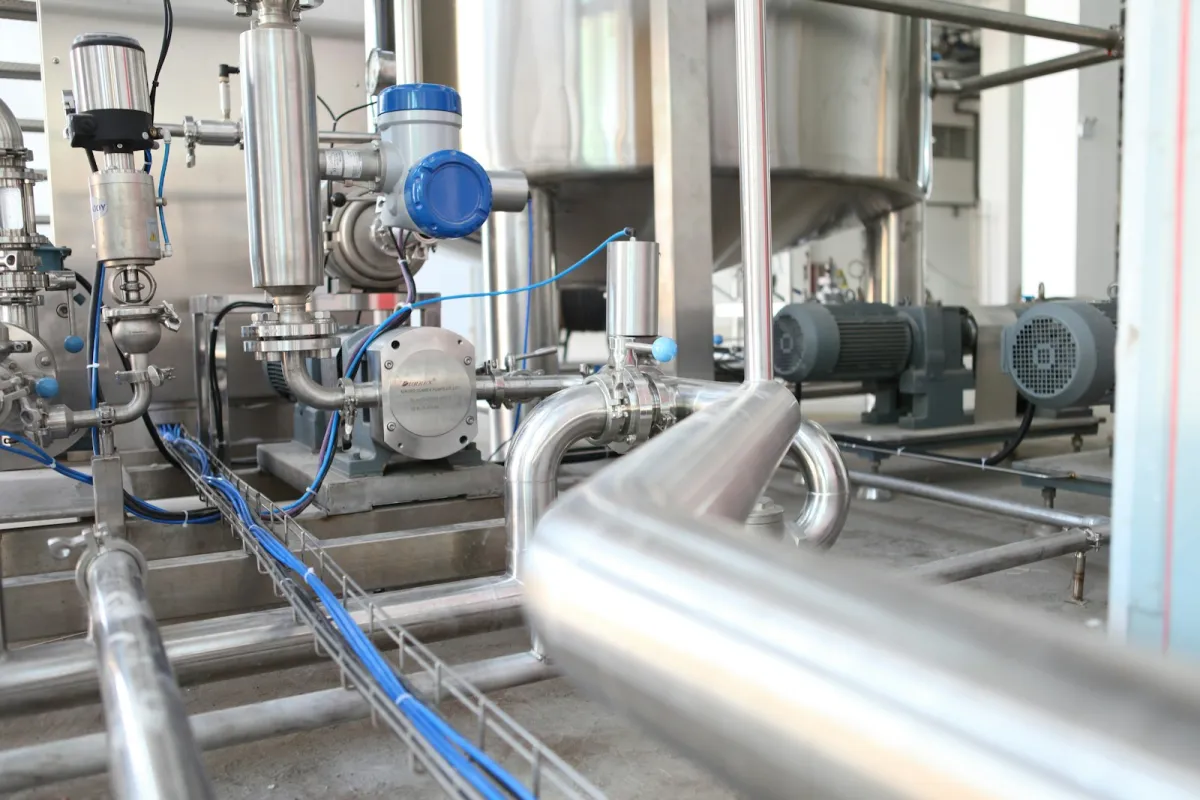

Kimyasal proseslerde chiller, ekzotermik reaksiyonun açığa çıkardığı ısıyı reaktör ceketinden sabit sıcaklıkta çeker; kule suyunun aksine yaz kış aynı su sıcaklığını verdiği için batch tekrarlanabilir kalır ve kaçak reaksiyona karşı marj korunur. Seçim ortalamaya değil tepe ısı yüküne göre yapılır; KPLN serisi 26,7–401,2 kW aralığında, 12/7 °C su rejiminde çalışır.
Reaktördeki ısı yükü nereden geliyor
Bir kimya tesisinde soğutma yükü tek kaynaktan gelmez ve sürekli çalışan proseslerin aksine zaman içinde sabit de değildir. Yükü dört kalemde ayrıştırmak, seçim hatalarının çoğunu baştan önler.
Reaksiyon ısısı. Ekzotermik bir reaksiyonda açığa çıkan enerji, reaksiyon entalpisi ile dönüşen madde miktarının çarpımıdır; değeri tamamen prosesin kimyasına bağlıdır. Bunu tahmin etmek yerine proses geliştirme dosyasından veya reaksiyon kalorimetresi ölçümünden almak gerekir, çünkü chiller seçimi büyük ölçüde bu tek sayının üzerine kurulur. Yarı kesikli (dozajlamalı) çalışmada ısı akısı dozaj hızını takip eder ve tepe değeri çoğu zaman ortalamanın 1,5–2 katı olur. Reaktifin tamamının başta yüklendiği kesikli çalışmada ise ısı, başlangıçtan hemen sonra tepe yapıp söner; bu profilde ortalamaya göre seçim yapmak doğrudan emniyet sorunudur.
Karıştırıcı gücü. Mile aktarılan mekanik gücün tamamına yakını sürtünme yoluyla ısıya döner ve batch içinde kalır. 18,5 kW'lık bir karıştırıcı, viskoz bir kütlede 12–15 kW'ı doğrudan reaktör içeriğine bırakır. Polimerizasyon gibi viskozitenin batch boyunca yükseldiği proseslerde bu kalem sonlara doğru büyür ve tam da soğutmanın en çok gerektiği anda gelir.
Kondenserler. Reflü ile sıcaklık kontrol edilen sistemlerde asıl ısı, ceketten değil kolon tepe kondenserinden çekilir. Buharlaşma gizli ısısı büyük olduğu için düşük çözücü debilerinde bile kondenser yükü onlarca kW'a çıkabilir. Vakum tuzakları ve solvent geri kazanım kondenserleri de aynı devreye biner.
Batch soğutma fazı. Reaksiyon bittikten sonra kütleyi boşaltma, kristalizasyon veya filtrasyon sıcaklığına indirmek gerekir. Bu, duyulur ısı olduğu için hesabı nettir; ancak kristalizasyonda soğutma hızı ürün kalitesini belirlediğinden, kapasiteyi değil kontrol edilebilirliği zorlar.
Tipik su sıcaklıkları, ΔT ve debi mertebesi
Kimyada tek bir rejim yok; hedef su sıcaklığı prosesin sıcaklık penceresine ve ceket alanına göre değişir. Sahada en sık karşılaştığımız aralıklar şunlar, ama kesin değer her zaman tesise ve reaktör geometrisine göre belirlenir:
- Genel proses ve kondenser soğutması: 7–15 °C besleme suyu. KPLN gamının nominal 12/7 °C rejimi bu bandın tam ortasına oturur.
- Kristalizasyon ve düşük sıcaklıklı reaksiyonlar: 0–5 °C, çoğu zaman glikol karışımıyla. Bu bantta donma riski ve kapasite düşüşü devreye girer.
- 0 °C altı: antifriz karışımı zorunlu hale gelir; hem soğutma kapasitesi hem de gerekli debi değişir, tablo değerleri olduğu gibi kullanılamaz. Böyle bir ihtiyaçta seçimi ayrıca yapıyoruz.
- Ceket giriş–çıkış farkı: yüksek sirkülasyonlu ceket devrelerinde 2–4 K. Chiller devresinde ise 5 K esas alınır.
KPLN modellerinin katalog debileri 5 K'lık su sıcaklık farkına göre verilmiştir. Yani debi ile kapasite arasındaki bağ doğrudan Q = m · c · ΔT ilişkisidir ve tablodaki her satır kendi içinde bu denklemi sağlar:
| Model | Kapasite (kW) | kcal/h | Su debisi (m³/h) | Kompresör | Tank (L) |
|---|---|---|---|---|---|
| KPLN 40.1 | 40,7 | 35.000 | 7,0 | 1 | 200 |
| KPLN 55.2 | 55,8 | 48.000 | 9,6 | 2 | 250 |
| KPLN 75.2 | 75,6 | 65.000 | 13,0 | 2 | 300 |
| KPLN 100.2 | 100,0 | 86.000 | 17,0 | 2 | 300 |
| KPLN 165.2 | 157,0 | 135.000 | 27,0 | 2 | 350 |
| KPLN 250.4 | 250,0 | 215.000 | 43,0 | 4 | opsiyonel |
| KPLN 400.4 | 401,2 | 345.000 | 69,0 | 4 | opsiyonel |
Gamın tamamını ürünler sayfasında görebilir, iki modeli yan yana koymak için karşılaştırma aracını kullanabilirsiniz. Pilot tesis ve laboratuvar ölçeğindeki reaktörler için genellikle KPLN 40.1 mertebesi yeterli oluyor.
Bu sektörde dikkat edilecekler
Isı üretimi ile ısı çekme kapasitesi arasındaki marjın kaybı
Kaçak reaksiyon (thermal runaway) tek bir cümleyle özetlenebilir: sistemin ısı çekme kapasitesi, reaksiyonun ısı üretme hızının altına düştüğü anda sıcaklık artmaya başlar. Reaksiyon hızı sıcaklıkla üstel arttığı için — birçok organik reaksiyonda 10 °C'lik artış hızı kabaca ikiye katlar — bu, kendini besleyen bir döngüdür. Basınç yükselir, emniyet valfi veya patlama diski devreye girer.
Bu yüzden kimyada chiller sadece bir kapasite değil, bir zaman rezervi meselesidir. Devredeki su hacmi, chiller durduğunda size kaç saniye kazandırır, hesaplanabilir. 137 kW'lık bir yükte, 350 litrelik entegre tanklı bir devrede su 7 °C'den 15 °C'ye çıkana kadar geçen süre Q = 350 × 4,18 × 8 = 11.704 kJ, yani 11.704 / 137 ≈ 85 saniyedir. Aynı devreye 1.500 litrelik harici tampon tank eklendiğinde bu süre 50.160 kJ / 137 kW ≈ 366 saniyeye, yaklaşık 6 dakikaya çıkar. Dozajı durdurup reaksiyonu güvenli biçimde sönümlemek için gereken süre bu aralıkta olmalıdır.
Pratik karşılığı üç maddedir: chiller alarmı dozaj pompasını kilitlemeli, sirkülasyon pompası ve mümkünse chiller acil besleme hattında olmalı, tampon tank hacmi rezerv süresine göre seçilmelidir.
Proses sıvısının soğutma devresine karışması
Ceket, serpantin veya harici eşanjörde oluşan iğne deliği kaçağı, proses sıvısını doğrudan soğutma suyuna taşır. Sonucu genellikle chiller'da görülür: evaporatörde korozyon, pompa salmastrasında ve conta elastomerlerinde çözücü saldırısı, devrede askıda katı birikmesi. Kaçak fark edilene kadar bütün devre kirlenmiş olur.
Korozif, çözücü içeren veya reaktif prosesi olan tesislerde proses devresini plakalı ara eşanjörle ayırmayı öneriyoruz. Chiller kendi temiz kapalı devresinde çalışır, riskli taraf ikincil devrede kalır; bir kaçakta temizlenecek hacim yalnızca o devredir. Dönüş hattına konan iletkenlik ve pH ölçümü de erken uyarı verir: iletkenlikteki ani sıçrama, çoğu zaman ceket kaçağının ilk işaretidir.
Sınıflandırılmış (ATEX) bölgeler ve ünitenin yeri
Hava soğutmalı bir chiller; kompresörü, fan motorları ve elektrik panosuyla birlikte potansiyel ateşleme kaynakları taşır. Bu nedenle ünite, tesisin patlayıcı ortam risk değerlendirmesinde sınıflandırılmış olarak işaretlenen bölgelerin dışına konumlandırılmalıdır. Sınır mesafesi ve bölge şeması tesisin kendi patlamadan korunma dokümanına göre belirlenir; ekipman seçimi bu dokümanın önüne geçmez.
İkinci nokta çoğu zaman atlanıyor: kondenser fanları saatte binlerce metreküp hava çeker. Ünite, tank vent çıkışlarının, emniyet valfi tahliyelerinin ve solvent dolum alanlarının rüzgâr altına konursa bu buharları içeri emer. Yerleşimde hem bölge sınırına hem hâkim rüzgâr yönüne bakmak gerekir. Sınıflandırılmış alan içine ekipman girmesi gereken bir düzen söz konusuysa bunu proje aşamasında bize bildirin; yerleşimi ve devre bölünmesini birlikte çözelim.
Örnek kapasite hesabı: 4.000 litrelik ceketli reaktör
Yarı kesikli çalışan, dozajlamalı bir ara kimyasal üretimini ele alalım. Proses verisine göre bir batch'te açığa çıkan toplam reaksiyon ısısı 1.080.000 kJ ve dozajlama 6 saat sürüyor. Ortalama ısı akısı 1.080.000 / 21.600 = 50 kW; ölçülen profilde tepe, ortalamanın 1,6 katı, yani 80 kW.
| Yük kalemi | Değer | Not |
|---|---|---|
| Reaksiyon ısısı, tepe | 80 kW | 50 kW ortalama × 1,6 tepe faktörü |
| Karıştırıcı | 12 kW | 18,5 kW motorun kütleye aktardığı pay |
| İkinci reaktörün tepe kondenseri | 45 kW | Aynı soğutma devresine bağlı |
| Ara toplam | 137 kW | Eşzamanlı tepe |
| Boru/tank kazancı ve kirlenme payı | 14 kW | %10 |
| Tasarım yükü | 151 kW |
Batch sonu soğutma fazını da kontrol edelim: 3.600 kg ürünü 80 °C'den 30 °C'ye 90 dakikada indirmek için Q = 3.600 × 2,0 × 50 = 360.000 kJ, yani 360.000 / 5.400 = 67 kW gerekir. Karıştırıcı ve kondenser ile birlikte 124 kW eder; dozaj tepesinin altında kaldığı için belirleyici yük yine 137 kW'lık andır.
151 kW'lık tasarım yükünü karşılayan model KPLN 165.2, 157,0 kW. Devre debisini de doğrulayalım: m = Q / (c · ΔT) = 157,0 / (4,18 × 5) = 7,51 kg/s, yani 27,0 m³/h. Bu, modelin katalog debisiyle birebir örtüşür. Ceket devresi 4 K farkla çalışacaksa aynı yük için orada 29,5 m³/h gerekir; ceket pompasının chiller devresinden ayrı, kendi sekonder devresinde boyutlandırılması gerektiğinin sayısal karşılığı budur. Hesap yönteminin ayrıntısı için kapasite hesabı sayfasına bakabilirsiniz.
Yedeklilik: tek büyük ünite mi, iki orta ünite mi
Yukarıdaki tesiste tek bir KPLN 165.2 kapasiteyi karşılar, ama ünite arızalandığında tesis soğutmasız kalır. Devam eden bir ekzotermik reaksiyonda bunun karşılığı, batch'i acil sönümleme prosedürüne geçmektir. İki KPLN 100.2 paralel kurulduğunda toplam 200,0 kW olur; biri devre dışı kaldığında kalan 100,0 kW, dozaj hızı düşürülerek reaksiyonun kontrollü biçimde bitirilmesine yeter. Tam yedeklilik isteniyorsa iki adet 165.2 gerekir; bu, ilk yatırımı büyütür ama bir batch kaybının maliyetiyle karşılaştırılmalıdır.
Çok kompresörlü modellerin kısmi yük kabiliyeti ayrı bir avantajdır: batch profili gereği yük gün içinde 30 kW ile 137 kW arasında gezindiğinde kompresörler kademeli devreye girer, kısa devirli çalışma azalır. Ancak kompresör adedi tek başına yedeklilik garantisi değildir — soğutma devrelerinin birbirinden bağımsız olup olmadığı proje bazında teyit edilmelidir. Daha büyük tesislerde KPLN 330.4 gibi dört kompresörlü modeller aynı mantıkla değerlendirilir.
Chiller yerine kule veya şebeke suyu kullanılırsa
Soğutma kulesi suyunun sıcaklığı yaş termometre sıcaklığına bağlıdır; yaz aylarında 28–32 °C bandına çıkar. Bunun kimyasal proseste dört somut sonucu var:
- Batch süresi uzar. Ceket ile reaktör içeriği arasındaki sıcaklık farkı küçüldüğü için çekilebilen ısı düşer; dozaj hızını yavaşlatmak zorunda kalırsınız. Aynı reaktörden yılda çıkan batch sayısı azalır ve bu düşüş, tam da satışın yükseldiği yaz döneminde olur.
- Seçicilik ve ürün kalitesi kayar. Sıcaklığa duyarlı reaksiyonlarda birkaç derecelik sapma yan ürün oranını, renk değerini ve polimerlerde molekül ağırlığı dağılımını değiştirir. Kışın tutan reçete yazın spec dışı ürün verir; QC sapmaları bu sebeple tekrarlar.
- Kondenserden çözücü kaçar. Tepe kondenseri yeterli soğutmayı bulamazsa yoğuşmayan buhar bacaya gider. Hem hammadde kaybı hem emisyon ve koku şikâyeti anlamına gelir.
- Emniyet marjı daralır. Kaçak reaksiyona karşı elinizdeki tek gerçek koruma, ısı çekme kapasitesinin ısı üretiminden fazla olmasıdır. Bu farkın mevsime bağlı olması istenmeyecek bir durumdur.
Kristalizasyonda ek bir sonuç daha var: soğutma hızı kontrol edilemediğinde kristal boyut dağılımı bozulur, filtrasyon ve kurutma süreleri uzar. Sabit su sıcaklığının değeri en net burada görülür.
Kurulum ve işletme notları
- Chiller'ı proses termostatına bağlamayın. Ünite sabit set noktasında su üretsin; reaktör sıcaklığı, ceket devresindeki üç yollu vana ile kontrol edilsin. Chiller'ı reaktör sıcaklığına göre başlatıp durdurmak hem kontrolü bozar hem kompresörü kısa devire sokar.
- Tampon tank hacmini rezerv süresine göre seçin. Kesikli proseslerde 5–10 L/kW iyi bir başlangıç noktasıdır; 157 kW için yaklaşık 1.250 litre eder. Entegre tanklar (125–350 L) bu ihtiyacı tek başına karşılamaz, KPLN 200.2 ve üzerinde tank zaten opsiyoneldir.
- Proses devresini ara eşanjörle ayırın ve dönüş hattına iletkenlik/pH izlemesi koyun.
- Kondenser bataryasını koruyun. Korozif buhar, asit sisi ve toz kanatçık ömrünü kısaltır. Vent ve tahliye çıkışlarından uzak, hâkim rüzgârın temiz tarafına yerleştirin; temizlik periyodunu tesisin atmosferine göre sıkılaştırın. Kaplamalı batarya ihtiyacınız varsa proje aşamasında konuşalım.
- Elektrik kesintisi senaryosunu yazın. En azından sirkülasyon pompası kesintisiz beslemede olmalı; ısı çekilemese bile suyun durması, ceket içinde lokal kaynamaya ve kaçağa giden yoldur.
- 0 °C altı rejimde antifriz kullanılacaksa kapasite ve debi düzeltmesi yapılır; karışım oranı, malzeme uyumu ve yıllık konsantrasyon kontrolü işletme prosedürüne girmelidir.
- Zemin ve servis alanı. Büyük modeller 4.000 mm gabariye ve 2.000 kg'a kadar ağırlığa ulaşır; çelik platform veya çatı yerleşiminde yük hesabı ve kondenser temizliği için erişim boşluğu baştan planlanmalıdır.
- Bakımı yıllık duruş planına alın. Kimya tesisinde chiller'ı işletme sırasında durdurmak çoğu zaman mümkün değildir; kompresör ve batarya bakımı shutdown penceresine çekilmelidir.
Sürekli çalışan kalıp soğutma uygulamalarındaki yaklaşımı merak ediyorsanız plastik enjeksiyon sayfasında aynı hesabın farklı yük profiliyle nasıl kurulduğunu görebilirsiniz.
Seçim için
Reaksiyon ısısı verinizi, hedef su sıcaklığınızı ve eşzamanlı çalışan kondenser yüklerinizi paylaşın; uygun modeli ve yedeklilik düzenini birlikte belirleyelim — teklif formundan ulaşabilirsiniz.
Bu uygulama için önerilen modeller
KPLN 55.2 Hava Soğutmalı Su Soğutma Grubu (Chiller) — 48.000 kcal/h
- Soğutma gücü
- 55,8kW
- Kompresör
- 2adet
- Su debisi
- 9,6m³/h
Pilot tesisler ve tek orta ölçekli ceketli reaktör için; iki kompresörü sayesinde dozajlama boyunca değişen yükü kademeli izler.
KPLN 100.2 Hava Soğutmalı Su Soğutma Grubu (Chiller) — 86.000 kcal/h
- Soğutma gücü
- 100,0kW
- Kompresör
- 2adet
- Su debisi
- 17,0m³/h
Yedeklilik istenen kurulumlarda paralel iki ünite olarak tercih edilir; biri devre dışı kalsa kalan kapasite reaksiyonun kontrollü bitirilmesine yeter.
KPLN 165.2 Hava Soğutmalı Su Soğutma Grubu (Chiller) — 135.000 kcal/h
- Soğutma gücü
- 157,0kW
- Kompresör
- 2adet
- Su debisi
- 27,0m³/h
Reaktör ceketi, karıştırıcı ve kolon tepe kondenserinin aynı devreye bindiği tipik bir üretim hattının eşzamanlı tepe yükünü 157,0 kW ile karşılar.
KPLN 330.4 Hava Soğutmalı Su Soğutma Grubu (Chiller) — 285.000 kcal/h
- Soğutma gücü
- 331,5kW
- Kompresör
- 4adet
- Su debisi
- 57,0m³/h
Birden fazla reaktörün ortak devreye bağlandığı tesislerde; dört kompresörlü kademelenme, batch'lerin farklı fazlarından gelen dalgalı yükü tolere eder.
Sıkça sorulanlar
Prosesin sıcaklık penceresine ve ceket ısı transfer alanına bağlıdır. Genel proses ve kondenser soğutmasında 7–15 °C besleme suyu yaygındır; KPLN gamının nominal 12/7 °C rejimi bu bandın ortasına oturur. Kristalizasyon ve düşük sıcaklıklı reaksiyonlarda 0–5 °C gerekebilir. Su sıcaklığını gereğinden düşük seçmek enerji tüketimini artırır ve ceket üzerinde istenmeyen lokal aşırı soğumaya yol açabilir; belirleyici olan su sıcaklığı değil, ceket ile kütle arasındaki sıcaklık farkının çekilmesi gereken ısıyı karşılamasıdır.
Toplam reaksiyon ısısını batch süresine bölerek ortalama ısı akısını bulun, sonra profilin tepe faktörüyle çarpın. Örneğin bir batch'te açığa çıkan 1.080.000 kJ, 6 saatlik dozajlamada ortalama 50 kW eder; 1,6 tepe faktörüyle 80 kW'lık anlık yük çıkar. Toplam reaksiyon ısısını tahmin etmeyin — proses geliştirme dosyasından veya reaksiyon kalorimetresi ölçümünden alın. Üzerine karıştırıcı gücünü, kondenser yükünü ve %10 mertebesinde boru/kirlenme payını ekleyin.
Hava soğutmalı bir chiller; kompresörü, fan motorları ve elektrik panosuyla potansiyel ateşleme kaynakları taşır, bu yüzden sınıflandırılmış bölgelerin dışına konumlandırılır. Sınır mesafesi tesisin kendi patlamadan korunma dokümanı ve bölge şemasıyla belirlenir. Ayrıca kondenser fanlarının saatte binlerce metreküp hava çektiğini unutmayın: üniteyi tank vent çıkışlarının ve emniyet valfi tahliyelerinin rüzgâr altına koymayın. Sınıflandırılmış alanda ekipman gerektiren bir düzeniniz varsa proje aşamasında bize bildirin.
Ceket veya serpantindeki iğne deliği kaçağı proses sıvısını devreye taşır; sonucu evaporatörde korozyon, elastomerlerde çözücü saldırısı ve devrede katı birikmesi olarak görürsünüz. Korozif, çözücülü veya reaktif prosesi olan tesislerde plakalı ara eşanjörle devreleri ayırmanızı öneriyoruz — böylece bir kaçakta temizlenecek hacim yalnızca ikincil devredir. Dönüş hattına konan iletkenlik ve pH ölçümü erken uyarı verir; iletkenlikteki ani sıçrama çoğu zaman kaçağın ilk işaretidir.
Devredeki su hacminin ısıl kütlesi kadar. 137 kW'lık bir yükte 350 litrelik bir devrede su 7 °C'den 15 °C'ye çıkana kadar 350 × 4,18 × 8 = 11.704 kJ soğurulur, bu da yaklaşık 85 saniye eder. Aynı devreye 1.500 litrelik harici tampon tank eklendiğinde süre yaklaşık 6 dakikaya çıkar. Bu süre, dozajı durdurup reaksiyonu güvenli biçimde sönümlemeye yetmelidir. Chiller alarmının dozaj pompasını kilitlemesi ve sirkülasyon pompasının kesintisiz beslemede olması bu senaryonun ayrılmaz parçasıdır.
Hayır. Sıfırın altındaki rejimlerde antifriz karışımı zorunlu olur; karışımın özgül ısısı ve viskozitesi sudan farklı olduğu için hem soğutma kapasitesi hem gerekli debi ve basınç kaybı değişir. Katalogdaki kcal/h, kW ve m³/h değerleri 12/7 °C su rejimi ve 35 °C ortam koşulu için verilmiştir. Böyle bir ihtiyacınız varsa hedef sıcaklığı ve karışım tercihinizi bildirin, seçimi düzeltilmiş değerlerle ayrıca yapalım.
Ekzotermik proseslerde soğutmanın kaybı yalnızca üretim durması değil, emniyet konusudur; bu yüzden yedekliliği yatırım kaleminden önce risk kalemi olarak değerlendirin. 137 kW'lık bir yükte tek bir KPLN 165.2 kapasiteyi karşılar ama arızada tesis soğutmasız kalır. İki paralel KPLN 100.2 kurulduğunda biri devre dışı kaldığında kalan 100,0 kW, dozaj hızı düşürülerek batch'in kontrollü bitirilmesine yeter. Tam yedeklilik için iki adet 165.2 gerekir. Çok kompresörlü modeller kısmi yükte kademelenme sağlar, ancak devrelerin bağımsızlığı proje bazında teyit edilmelidir.
