KPLN 100.2 Hava Soğutmalı Su Soğutma Grubu (Chiller) — 86.000 kcal/h

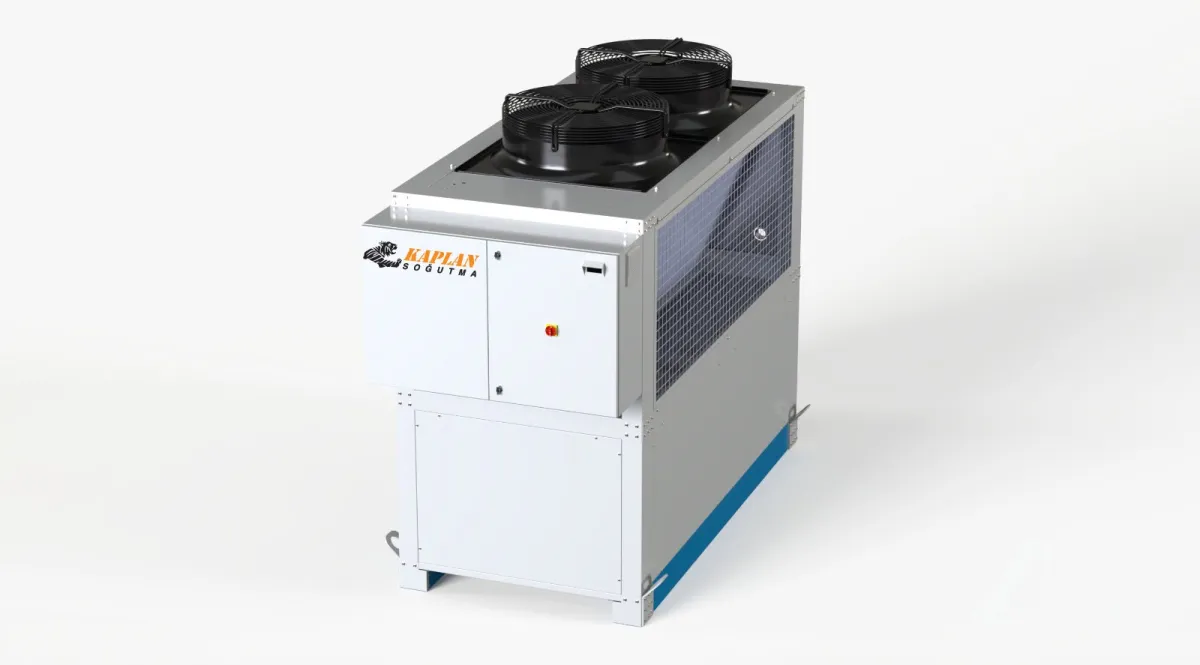

KPLN 100.2, 86.000 kcal/h (100,0 kW) soğutma kapasiteli hava soğutmalı su soğutma grubudur. 17,0 m³/h su debisi ve 300 litre entegre su tankı ile proses suyunu sabit sıcaklıkta tutar. 2 kompresörlü kademeli yapısı, kısmi yükte yalnız gereken kompresörü çalıştırarak enerji tüketimini düşürür.
TEKNİK ÖZELLİKLER
KPLN 100.2 teknik verileri
GENEL
- Soğutma kapasitesi
- 86.000 kcal/h
- Kondenser tipi
- Hava soğutmalı
- Fan adedi
- 2 adet
KOMPRESÖR DEVRESİ
- Kompresör adedi
- 2 adet
SU DEVRESİ
- Su debisi
- 17,0 m³/h
- Su tankı hacmi
- 300 L
BOYUT VE AĞIRLIK
- Uzunluk
- 2.680 mm
- Genişlik
- 1.000 mm
- Yükseklik
- 1.320 mm
- Nakliye ağırlığı
- 830 kg
Nominal değerler 12/7 °C su giriş/çıkış ve 35 °C ortam sıcaklığı içindir. Farklı çalışma koşullarındaki kapasite için bize yazın.
SERİDEKİ YERİ
KPLN 100.2 gamın neresinde?
| MODEL | KCAL/H | KW | KOMPRESÖR | SU DEBİSİ M³/H | AĞIRLIK KG |
|---|---|---|---|---|---|
| KPLN 26.1 | 23.000 | 26,7 | 1 | 4,5 | 325 |
| KPLN 40.1 | 35.000 | 40,7 | 1 | 7,0 | 360 |
| KPLN 55.2 | 48.000 | 55,8 | 2 | 9,6 | 380 |
| KPLN 75.2 | 65.000 | 75,6 | 2 | 13,0 | 810 |
| KPLN 100.2 BU MODEL | 86.000 | 100,0 | 2 | 17,0 | 830 |
| KPLN 125.2 | 100.000 | 116,3 | 2 | 20,0 | 900 |
| KPLN 165.2 | 135.000 | 157,0 | 2 | 27,0 | 970 |
| KPLN 200.2 | 172.000 | 200,0 | 2 | 35,0 | 1.000 |
| KPLN 250.4 | 215.000 | 250,0 | 4 | 43,0 | 1.500 |
| KPLN 330.4 | 285.000 | 331,5 | 4 | 57,0 | 1.610 |
| KPLN 400.4 | 345.000 | 401,2 | 4 | 69,0 | 2.000 |
KOMŞU MODELLER
Kapasite yetmezse ya da fazlaysa
Bir alt kapasite
Bir üst kapasite
KPLN 125.2 Hava Soğutmalı Su Soğutma Grubu (Chiller) — 100.000 kcal/h
- Soğutma gücü
- 116,3kW
- Kompresör
- 2adet
- Su debisi
- 20,0m³/h
KPLN 100.2 HAKKINDA
Sıkça sorulanlar
Gövde (2.680 x 1.000 x 1.320 mm), tank (300 L), kompresör sayısı (2) ve fan sayısı (2) aynıdır; ağırlık 810 kg'dan 830 kg'a çıkar. Değişen asıl şey kapasitedir: 65.000 kcal/h yerine 86.000 kcal/h, yani 75,6 kW yerine 100,0 kW. Su debisi de 13,0 m³/h'den 17,0 m³/h'ye çıkar.
Buradan çıkan önemli sonuç şudur: tank hacmi aynı kalırken kapasite %32 arttığı için litre/kW oranı 4,0'ten 3,0'e iner. Yükünüz çok dalgalıysa bu farkı tesisat hacmiyle ya da ek tamponla kapatmak gerekebilir. Karşılaştırma için KPLN 75.2 ve karşılaştırma sayfası.
17,0 m³/h = 0,00472 m³/s. Hesap şöyle çıkar:
| Çap | Akış hızı | Değerlendirme |
|---|---|---|
| DN50 | yaklaşık 2,1 m/s | sınırda, yalnız kısa hatta |
| DN65 | yaklaşık 1,3 m/s | önerilen |
DN50 teorik olarak taşır ama basınç kaybı çapın beşinci kuvvetiyle değiştiği için uzun hatlarda pompa yükü hızla artar, gürültü ve erozyon riski de yükselir. Ana hat DN65, branşmanlar makine debisine göre küçültülerek çekilmelidir. Yöntem ve tablo için boru çapı ve debi sayfamıza bakın.
Her ikisi de iki kompresörlü ve iki fanlıdır, ama gövde ailesi farklıdır:
| KPLN 100.2 | KPLN 125.2 | |
|---|---|---|
| Kapasite | 86.000 kcal/h | 100.000 kcal/h |
| Debi | 17,0 m³/h | 20,0 m³/h |
| Tank | 300 L | 350 L |
| Gövde | 2.680 x 1.000 x 1.320 | 2.825 x 1.250 x 2.000 |
| Ağırlık | 830 kg | 900 kg |
Kapasite farkı %16 iken yükseklik 1.320 mm'den 2.000 mm'ye çıkar. Yani alçak tavan ya da üstten geçen tesisat varsa 100.2 lehine, kapasite payı isteniyorsa KPLN 125.2 lehine karar verilir. İki durumda da seçimi ölçülmüş yük üzerinden yapın: kapasite hesabı.
300 L / 100,0 kW = 3,0 L/kW, 17 m³/h debide yaklaşık 1,1 dakikalık devir hacmi. İki kademeli çalışmada (0 / 50 kW / 100 kW) sabit yüklü uygulamalarda bu yeterlidir.
Kritik olan tesisatın toplam su hacmidir, sadece tankın değil. Örnek: 80 metre DN65 ana hat yaklaşık 297 litre su tutar, yani tesisat tankı neredeyse ikiye katlar. Hacmi düşük, kısa devreli bir sistemde ise kompresör açma-kapama sayısı artar; böyle bir durumda 200–400 litre ek tampon tank pratik çözümdür. Kontrol adımları tampon tank hacmi sayfasında, kademe davranışı kısmi yük sayfasında.
Hava soğutmalı bir grupta kondenserden atılan ısı, soğutma kapasitesinin üzerine kompresör işi eklenerek bulunur; genel kabul, kapasitenin yaklaşık 1,2–1,3 katıdır. 100,0 kW için bu, mertebe olarak 120–130 kW atılan ısı demektir. Hava tarafında 10 K sıcaklık artışı kabul edilirse gereken hava debisi 35.000–40.000 m³/h mertebesine çıkar.
Bu rakam kapalı bir makine dairesinde ne kadar ciddi bir havalandırma gerektiğini gösterir. Pratikte makineyi dış ortama ya da bol taze hava alan bir alana koymak, kanallı çözümlerden çok daha sağlıklıdır. Emiş ve atış arasında kısa devre olmamalıdır. Ayrıntılar yerleşim ve havalandırma sayfasında; proje değerlendirmesi için bize yazın.
