KPLN 400.4 Hava Soğutmalı Su Soğutma Grubu (Chiller) — 345.000 kcal/h

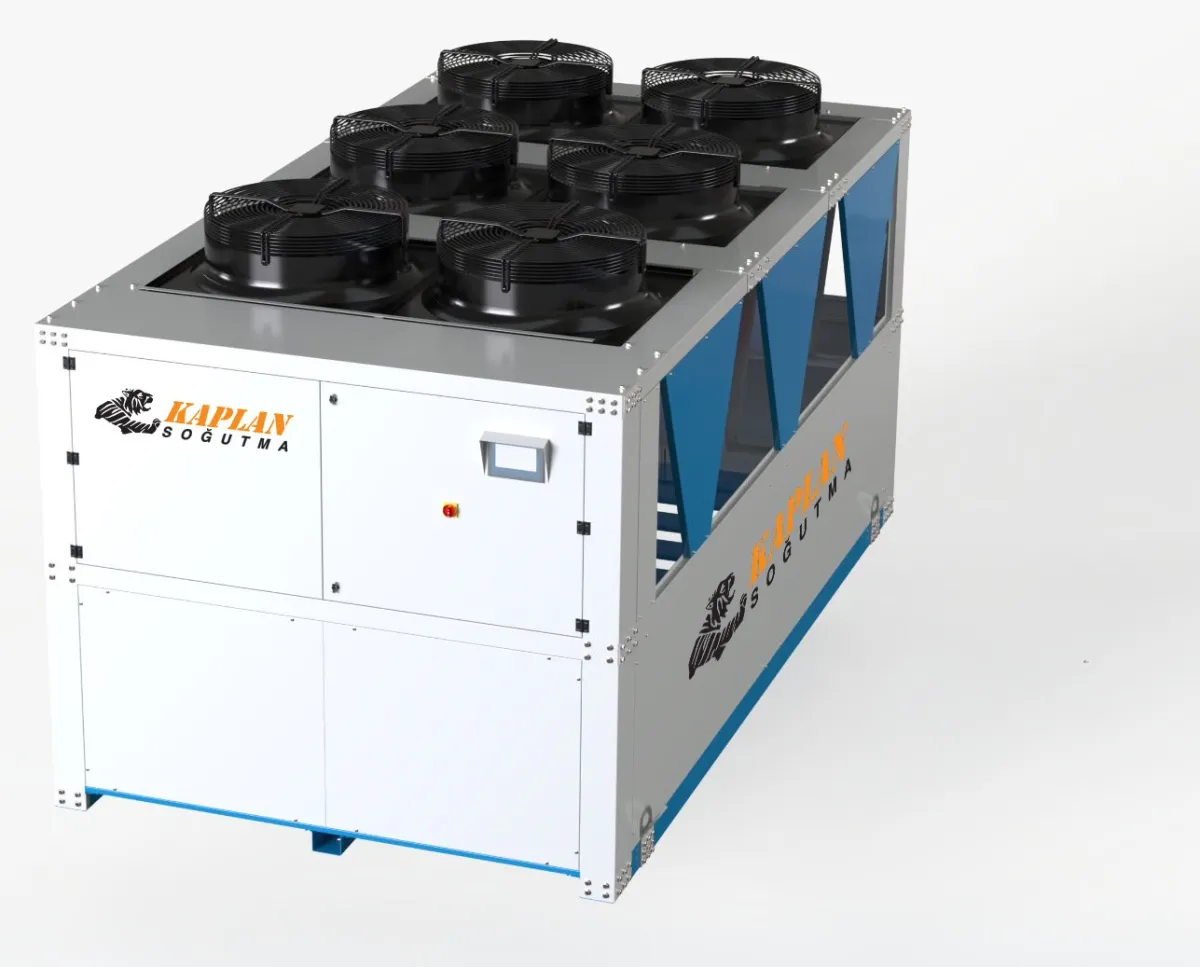

KPLN 400.4, 345.000 kcal/h (401,2 kW) soğutma kapasiteli hava soğutmalı su soğutma grubudur. 69,0 m³/h su debisi ve opsiyonel su tankı ile proses suyunu sabit sıcaklıkta tutar. 4 kompresörlü kademeli yapısı, kısmi yükte yalnız gereken kompresörü çalıştırarak enerji tüketimini düşürür.
TEKNİK ÖZELLİKLER
KPLN 400.4 teknik verileri
GENEL
- Soğutma kapasitesi
- 345.000 kcal/h
- Kondenser tipi
- Hava soğutmalı
- Fan adedi
- 6 adet
KOMPRESÖR DEVRESİ
- Kompresör adedi
- 4 adet
SU DEVRESİ
- Su debisi
- 69,0 m³/h
- Su tankı hacmi
- Opsiyonel
BOYUT VE AĞIRLIK
- Uzunluk
- 4.000 mm
- Genişlik
- 2.350 mm
- Yükseklik
- 2.350 mm
- Nakliye ağırlığı
- 2.000 kg
Nominal değerler 12/7 °C su giriş/çıkış ve 35 °C ortam sıcaklığı içindir. Farklı çalışma koşullarındaki kapasite için bize yazın.
SERİDEKİ YERİ
KPLN 400.4 gamın neresinde?
| MODEL | KCAL/H | KW | KOMPRESÖR | SU DEBİSİ M³/H | AĞIRLIK KG |
|---|---|---|---|---|---|
| KPLN 26.1 | 23.000 | 26,7 | 1 | 4,5 | 325 |
| KPLN 40.1 | 35.000 | 40,7 | 1 | 7,0 | 360 |
| KPLN 55.2 | 48.000 | 55,8 | 2 | 9,6 | 380 |
| KPLN 75.2 | 65.000 | 75,6 | 2 | 13,0 | 810 |
| KPLN 100.2 | 86.000 | 100,0 | 2 | 17,0 | 830 |
| KPLN 125.2 | 100.000 | 116,3 | 2 | 20,0 | 900 |
| KPLN 165.2 | 135.000 | 157,0 | 2 | 27,0 | 970 |
| KPLN 200.2 | 172.000 | 200,0 | 2 | 35,0 | 1.000 |
| KPLN 250.4 | 215.000 | 250,0 | 4 | 43,0 | 1.500 |
| KPLN 330.4 | 285.000 | 331,5 | 4 | 57,0 | 1.610 |
| KPLN 400.4 BU MODEL | 345.000 | 401,2 | 4 | 69,0 | 2.000 |
KOMŞU MODELLER
Kapasite yetmezse ya da fazlaysa
Bir alt kapasite
KPLN 400.4 HAKKINDA
Sıkça sorulanlar
Gövdenin kendisi 9,40 m² taban alanı kaplar, ama planlanması gereken alan bundan çok daha büyüktür. 401,2 kW kapasitede kondenserden atılan ısı, genel kabulle 480–520 kW mertebesindedir; hava tarafında 10 K artışla bu, yaklaşık 150.000 m³/h taze hava demektir. Altı fanın bu debiyi serbestçe alıp atabilmesi gerekir.
Pratik kurallar: makinenin emiş yüzeylerinin önü tamamen açık kalsın, atış yönünde engel bulunmasın, atılan hava tekrar emişe dönmesin. Duvar önünde ya da iki bina arasındaki dar bir boşlukta kurulum yapılacaksa mesafeler baştan projelendirilmelidir. Servis için de en az bir uzun yüzün erişilebilir olması gerekir. Ölçütler yerleşim ve havalandırma sayfasında, gam ürünler sayfasında.
2.000 kg boş ağırlıktır ve 9,40 m²'lik taban alanına yayıldığında yaklaşık 213 kg/m² eder. Ancak bu ortalama değer yanıltıcıdır: yük gerçekte şasi ayaklarından noktasal olarak geçer ve işletmede sistem suyu ile birlikte toplam ağırlık artar.
Zemine kurulumda düz, taşıma kapasitesi doğrulanmış bir beton kaide yeterlidir. Çatı ya da asma kat söz konusuysa mutlaka statik hesap yaptırın; hem ölü yük hem de dönen ekipmanın ürettiği dinamik yük dikkate alınmalıdır. Titreşimin yapıya geçmemesi için kaide ile şasi arasına uygun yalıtım elemanı, hidrolik bağlantılara ise esnek eleman konur. Nakliyede 4,00 m uzunluk ve 2,35 m genişlik için saha içi güzergâh önceden ölçülmelidir. Bir alt model için KPLN 330.4 (1.610 kg).
69,0 m³/h = 0,01917 m³/s. Karşılaştırma:
| Çap | Akış hızı | Değerlendirme |
|---|---|---|
| DN100 | yaklaşık 2,2 m/s | sınırda, yalnız çok kısa hat |
| DN125 | yaklaşık 1,4 m/s | önerilen |
| DN150 | yaklaşık 1,0 m/s | çok uzun hatlarda |
Debi, 345.000 kcal/h kapasitenin 12/7 °C rejimindeki karşılığıdır: 345.000 / (1.000 × 5) = 69,0 m³/h. Bu ölçekte tesisatın su içeriği de ciddidir; 80 metre DN125 hat yaklaşık 1.060 litre su tutar ve doğrudan tampon hacme sayılır. Kolektörde her branşman için dengeleme ve ölçüm noktası bulunmalıdır. Ayrıntı: boru çapı ve debi.
2–3 L/kW kuralıyla 401,2 kW için 800–1.200 litre toplam tampon hacim makul bir hedeftir ve bu hacme tesisattaki su dahildir. Dört kompresör sayesinde kapasite yaklaşık 100 kW'lık adımlara bölündüğü için, aynı hacim iki kompresörlü bir makineye göre daha rahat çalışır.
Kontrolü hacim yerine süre üzerinden yapmanızı öneririz: en küçük kademe devreye girdiğinde suyun ayar bandını kaç dakikada geçtiğine bakılır. Kısa, dar borulu bir tesisatta bu süre çok kısalıyorsa kolektöre yakın bir tampon tank eklenir; uzun ve büyük çaplı ana hatları olan bir tesiste çoğu zaman gerek kalmaz. Hesap adımları tampon tank hacmi sayfasında, kademe davranışı kısmi yük sayfasında.
KPLN 400.4 gamımızın en büyük modelidir; daha yüksek ihtiyaçlar paralel çalışan birden fazla grupla karşılanır. İki adet 400.4 ortak bir kolektöre bağlandığında 690.000 kcal/h (yaklaşık 802 kW) kapasite elde edilir ve sistem aynı zamanda yedekli hale gelir: biri devre dışı kalsa üretim yarı kapasiteyle sürer.
Paralel kurulumda üç nokta baştan çözülmelidir: kolektörde debi dengesi, dönüş suyunun her iki gruba dengeli dağılımı ve grupların kademeli devreye alınması. Ayrıca iki makinenin hava akışları birbirinin emişini beslememelidir; aralarındaki mesafe yerleşim projesinde belirlenir. Kombinasyonları karşılaştırma sayfasında deneyebilir, KPLN 330.4 ile karma çözümleri değerlendirebilir, proje için teklif alabilirsiniz.
