KPLN 26.1 Hava Soğutmalı Su Soğutma Grubu (Chiller) — 23.000 kcal/h

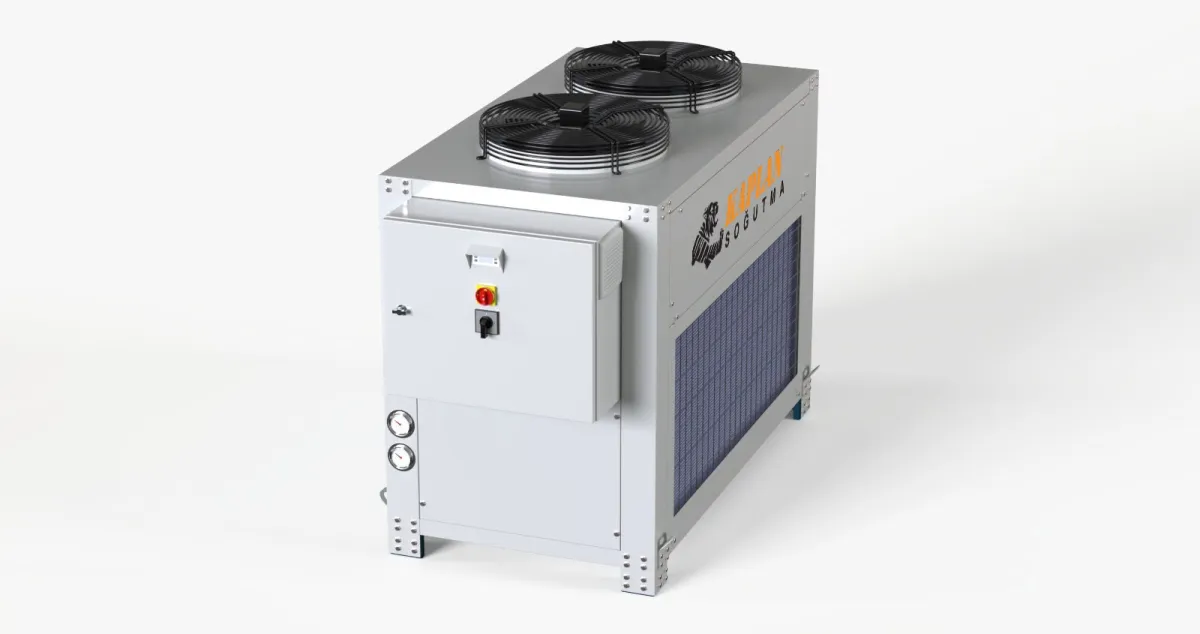

KPLN 26.1, 23.000 kcal/h (26,7 kW) soğutma kapasiteli hava soğutmalı su soğutma grubudur. 4,5 m³/h su debisi ve 125 litre entegre su tankı ile proses suyunu sabit sıcaklıkta tutar. Tek kompresörlü kompakt gövdesi, sınırlı alanı olan tesisler için tasarlanmıştır.
TEKNİK ÖZELLİKLER
KPLN 26.1 teknik verileri
GENEL
- Soğutma kapasitesi
- 23.000 kcal/h
- Kondenser tipi
- Hava soğutmalı
- Fan adedi
- 2 adet
KOMPRESÖR DEVRESİ
- Kompresör adedi
- 1 adet
SU DEVRESİ
- Su debisi
- 4,5 m³/h
- Su tankı hacmi
- 125 L
BOYUT VE AĞIRLIK
- Uzunluk
- 1.500 mm
- Genişlik
- 800 mm
- Yükseklik
- 1.150 mm
- Nakliye ağırlığı
- 325 kg
Nominal değerler 12/7 °C su giriş/çıkış ve 35 °C ortam sıcaklığı içindir. Farklı çalışma koşullarındaki kapasite için bize yazın.
SERİDEKİ YERİ
KPLN 26.1 gamın neresinde?
| MODEL | KCAL/H | KW | KOMPRESÖR | SU DEBİSİ M³/H | AĞIRLIK KG |
|---|---|---|---|---|---|
| KPLN 26.1 BU MODEL | 23.000 | 26,7 | 1 | 4,5 | 325 |
| KPLN 40.1 | 35.000 | 40,7 | 1 | 7,0 | 360 |
| KPLN 55.2 | 48.000 | 55,8 | 2 | 9,6 | 380 |
| KPLN 75.2 | 65.000 | 75,6 | 2 | 13,0 | 810 |
| KPLN 100.2 | 86.000 | 100,0 | 2 | 17,0 | 830 |
| KPLN 125.2 | 100.000 | 116,3 | 2 | 20,0 | 900 |
| KPLN 165.2 | 135.000 | 157,0 | 2 | 27,0 | 970 |
| KPLN 200.2 | 172.000 | 200,0 | 2 | 35,0 | 1.000 |
| KPLN 250.4 | 215.000 | 250,0 | 4 | 43,0 | 1.500 |
| KPLN 330.4 | 285.000 | 331,5 | 4 | 57,0 | 1.610 |
| KPLN 400.4 | 345.000 | 401,2 | 4 | 69,0 | 2.000 |
KOMŞU MODELLER
Kapasite yetmezse ya da fazlaysa
Bir üst kapasite
KPLN 26.1 HAKKINDA
Sıkça sorulanlar
Tek kompresörlü bir grupta kapasite kademesi 0 ve %100'dür, ara kademe yoktur. KPLN 26.1'in 23.000 kcal/h (26,7 kW) kapasitesi karşısında tesisin anlık yükü örneğin 8 kW'a indiğinde kompresör çalışır, suyu set değerine hızla çeker ve durur. Bu çevrimi yavaşlatan tek şey sistemdeki su hacmidir: 125 litrelik tank, 4,5 m³/h debide yaklaşık 1,7 dakikalık bir dolaşım hacmine karşılık gelir, tesisat borularındaki su da buna eklenir.
Yükünüz gün boyunca kapasitenin üçte birinin altında seyrediyorsa iki yol var: tesisata ek tampon hacim koymak ya da kademeli çalışan çift kompresörlü KPLN 55.2 tarafına geçmek. Konunun ayrıntısı kısmi yük ve kapasite kademesi sayfamızda.
Kaba ön seçimde kalıp soğutması ile hidrolik yağ soğutmasının toplamını, işlenen plastik başına 0,20–0,25 kWh/kg kabul ederiz. KPLN 26.1'in 26,7 kW'ı bu kabulle saatte yaklaşık 105–135 kg işlenen malzemeye denk gelir; pratikte 150–250 ton kilitleme kuvvetinde tek bir enjeksiyon makinesi ya da iki-üç küçük makine demektir.
Bu bir mertebe hesabıdır. Kesin seçim baskı ağırlığı, çevrim süresi, malzeme cinsi (PP/PE ile PA/PC'nin ısı yükü aynı değildir) ve makinelerin eşzamanlılık oranı ile yapılır. Makine listenizi teklif formuna yazarsanız hesabı biz çıkarırız; yöntemi plastik enjeksiyon sayfasında anlattık.
Soğutma suyu hatlarında akış hızını 1–2,5 m/s aralığında tutmak genel kabuldür. 4,5 m³/h yani 0,00125 m³/s için hesap şöyle çıkar:
| Çap | Akış hızı |
|---|---|
| DN32 | yaklaşık 1,2 m/s |
| DN40 | yaklaşık 0,9 m/s |
Kısa ve az dirsekli bir hatta DN32 yeterlidir; hat 30 metreyi aşıyor ya da çok sayıda kolektör-dirsek varsa basınç kaybını düşürmek için DN40 tercih edilir. Debinin kendisi 12/7 °C rejiminden gelir: 23.000 kcal/h ÷ (1.000 × 5) = 4,6 m³/h. Ayrıntılı yöntem için boru çapı ve debi sayfamıza bakın.
125 litre, 26,7 kW kapasiteye göre yaklaşık 4,7 L/kW eder; bu, gam içindeki en yüksek oranlardan biridir ve tek kompresörlü bir makine için bilinçli bir tercihtir. Sabit yüklü bir uygulamada (sürekli çalışan bir ekstrüzyon hattı, sabit güçte bir lazer) ek tanka gerek kalmaz.
Ek tampon hacmi şu durumlarda düşünün: yük ani ve büyük adımlarla değişiyorsa, tesisat hacmi çok küçükse (kısa hat, ince boru), ya da kalıp değişimi gibi nedenlerle debi sık sık kesiliyorsa. Hacim hesabını tampon tank hacmi sayfasında adım adım verdik. Daha büyük standart tankla gelen bir üst model için KPLN 40.1 (200 L) bakılabilir.
Makinenin taban alanı 1,20 m², ağırlığı 325 kg. Ancak yerleşimde belirleyici olan gövde ölçüsü değil, hava tarafıdır: iki fanın attığı sıcak havanın geri emilmemesi gerekir. Kondenser yüzeylerinin önünde ve hava atış yönünde serbest boşluk bırakın, makineyi köşeye üç tarafı kapalı biçimde sıkıştırmayın.
Filtre temizliği ve serpantin yıkaması için de en az bir servis yüzü açık kalmalı. 325 kg, taban alanına yayıldığında yaklaşık 270 kg/m² eder; normal bir sanayi zemini için sorun değildir, ancak asma kat ya da çatıya konacaksa yük ayak noktalarından geçtiği için statik onayı alın. Yerleşim kriterlerini yerleşim ve havalandırma sayfasında topladık, gamın tamamı ürünler sayfasında.
