KPLN 200.2 Hava Soğutmalı Su Soğutma Grubu (Chiller) — 172.000 kcal/h
KPLN 200.2, 172.000 kcal/h (200,0 kW) soğutma kapasiteli hava soğutmalı su soğutma grubudur. 35,0 m³/h su debisi ve opsiyonel su tankı ile proses suyunu sabit sıcaklıkta tutar. 2 kompresörlü kademeli yapısı, kısmi yükte yalnız gereken kompresörü çalıştırarak enerji tüketimini düşürür.
TEKNİK ÖZELLİKLER
KPLN 200.2 teknik verileri
GENEL
- Soğutma kapasitesi
- 172.000 kcal/h
- Kondenser tipi
- Hava soğutmalı
- Fan adedi
- 4 adet
KOMPRESÖR DEVRESİ
- Kompresör adedi
- 2 adet
SU DEVRESİ
- Su debisi
- 35,0 m³/h
- Su tankı hacmi
- Opsiyonel
BOYUT VE AĞIRLIK
- Uzunluk
- 3.000 mm
- Genişlik
- 2.350 mm
- Yükseklik
- 2.350 mm
- Nakliye ağırlığı
- 1.000 kg
Nominal değerler 12/7 °C su giriş/çıkış ve 35 °C ortam sıcaklığı içindir. Farklı çalışma koşullarındaki kapasite için bize yazın.
SERİDEKİ YERİ
KPLN 200.2 gamın neresinde?
| MODEL | KCAL/H | KW | KOMPRESÖR | SU DEBİSİ M³/H | AĞIRLIK KG |
|---|---|---|---|---|---|
| KPLN 26.1 | 23.000 | 26,7 | 1 | 4,5 | 325 |
| KPLN 40.1 | 35.000 | 40,7 | 1 | 7,0 | 360 |
| KPLN 55.2 | 48.000 | 55,8 | 2 | 9,6 | 380 |
| KPLN 75.2 | 65.000 | 75,6 | 2 | 13,0 | 810 |
| KPLN 100.2 | 86.000 | 100,0 | 2 | 17,0 | 830 |
| KPLN 125.2 | 100.000 | 116,3 | 2 | 20,0 | 900 |
| KPLN 165.2 | 135.000 | 157,0 | 2 | 27,0 | 970 |
| KPLN 200.2 BU MODEL | 172.000 | 200,0 | 2 | 35,0 | 1.000 |
| KPLN 250.4 | 215.000 | 250,0 | 4 | 43,0 | 1.500 |
| KPLN 330.4 | 285.000 | 331,5 | 4 | 57,0 | 1.610 |
| KPLN 400.4 | 345.000 | 401,2 | 4 | 69,0 | 2.000 |
KOMŞU MODELLER
Kapasite yetmezse ya da fazlaysa
Bir alt kapasite
Bir üst kapasite
KPLN 250.4 Hava Soğutmalı Su Soğutma Grubu (Chiller) — 215.000 kcal/h
- Soğutma gücü
- 250,0kW
- Kompresör
- 4adet
- Su debisi
- 43,0m³/h
KPLN 200.2 HAKKINDA
Sıkça sorulanlar
Bu kapasite sınıfından itibaren tampon hacim, makinenin değil tesisatın konusu haline gelir. 200,0 kW'lık bir sistemde ana hatların kendisi zaten büyük bir su hacmi taşır: 100 metre DN80 boru yaklaşık 514 litre, DN100 ise 871 litre su tutar. Bu hacim çoğu projede makine üstü bir tanktan daha etkilidir ve kolektöre yakın konumlandırılmış ayrı bir tank, hem servisi hem yerleşimi kolaylaştırır.
Yine de bir hedef verelim: kabaca 2–3 L/kW kuralıyla 200 kW için 400–600 litre toplam tampon hacim makul bir başlangıçtır ve tesisattaki su bu hesaba dahildir. Hacim doğrulaması için tampon tank hacmi sayfasını kullanın; standart tankla gelen bir alt model için KPLN 165.2 (350 L).
Taban alanı 7,05 m², yükseklik 2,35 m. Ancak asıl kısıt hava tarafıdır. 200,0 kW soğutma kapasitesinde kondenserden atılan ısı, genel kabulle kapasitenin 1,2–1,3 katı, yani 240–260 kW mertebesindedir; hava tarafında 10 K sıcaklık artışıyla bu, mertebe olarak 75.000 m³/h taze hava demektir.
Bu debi kapalı bir mekânda kanalla çözülmez. Makine dış ortamda ya da her yönden serbest hava alan bir alanda konumlandırılmalı, atılan sıcak havanın emişe geri dönmesi engellenmelidir. Duvar diplerinde, iki bina arasındaki dar boşluklarda ve başka bir cihazın atışının önünde kurulum yapmayın; katalog değerleri 35 °C ortam koşulundadır ve emiş sıcaklığı yükseldiğinde kapasite düşer. Ayrıntılar yerleşim ve havalandırma sayfasında.

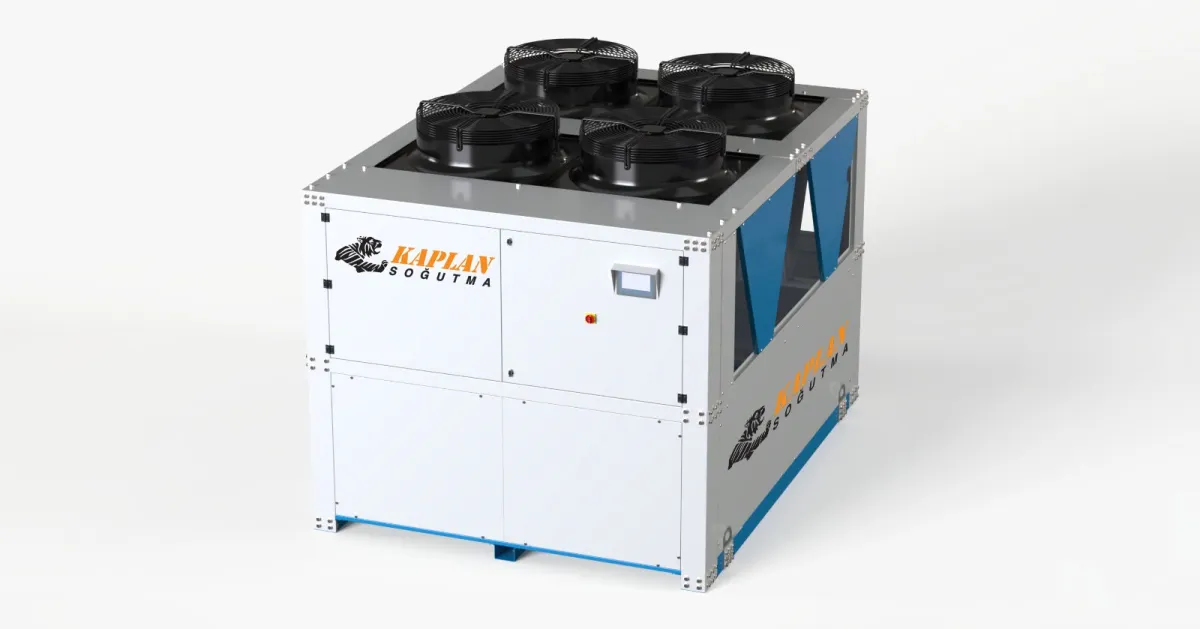

Gövde (3.000 x 2.350 x 2.350 mm), fan sayısı (4) ve opsiyonel tank yapısı aynıdır. Fark kapasitede, kompresör sayısında ve ağırlıktadır:
| KPLN 200.2 | KPLN 250.4 | |
|---|---|---|
| Kapasite | 172.000 kcal/h | 215.000 kcal/h |
| Kompresör | 2 | 4 |
| Kademe adımı | yaklaşık 100 kW | yaklaşık 62,5 kW |
| Debi | 35,0 m³/h | 43,0 m³/h |
| Ağırlık | 1.000 kg | 1.500 kg |
Dikkat çekici nokta şu: 250.4 daha büyük olmasına rağmen kademe adımı daha küçüktür, yani kısmi yükte daha ince kontrol verir. Yükünüz dalgalıysa bu fark kapasiteden daha önemli olabilir. Detay için KPLN 250.4 sayfası ve karşılaştırma.
35,0 m³/h = 0,00972 m³/s. DN80'de akış hızı yaklaşık 1,9 m/s, DN100'de yaklaşık 1,1 m/s çıkar. Ana hat için DN100 rahat bir seçimdir; DN80 kısa mesafelerde ekonomiktir ama uzun hatlarda basınç kaybı hızla büyür.
Bu ölçekte hidrolik denge ayrı bir başlıktır: 35 m³/h'i tüketicilere paylaştıran kolektörde ayar vanaları ve debi ölçüm noktaları bulunmalı, hatlar arasında istenmeyen kısa devre oluşmamalıdır. Dönüş hattında yeterli boyutta pislik tutucu, hattın tepe noktalarında hava atma tertibatı standart olmalıdır. Ayrıca dönüş suyunun tasarım sıcaklığında gelip gelmediğini işletmede ölçün: dönüş çok soğuksa fazla debi, çok sıcaksa yetersiz debi vardır. Yöntem için boru çapı ve debi ve su kalitesi ve bakım sayfalarına bakın.
3.000 x 2.350 x 2.350 mm gövde ve 1.000 kg ağırlık, standart bir kamyon kasasına sığar ama saha içi hareket planlanmalıdır: 2,35 m genişlik dar koridorlardan ve normal yaya kapılarından geçmez, giriş güzergâhı önceden ölçülmelidir. Kaldırma vinçle ya da yeterli kapasiteli forkliftle, üretici tarafından belirtilen kaldırma noktalarından yapılır.
Montaj tarafında üç şey hazır olmalı: düz ve taşıyıcı bir kaide, titreşim yalıtımı ve esnek hidrolik bağlantılar, servis için en az bir açık yüz. Yükseklik nedeniyle üst tarafta hava atışı için serbest boşluk gerekir; makinenin üzerine saçak, kanal ya da platform gelmemelidir. Yerleşim kriterleri yerleşim ve havalandırma, projeye özel değerlendirme için teklif alın.
