KPLN 55.2 Hava Soğutmalı Su Soğutma Grubu (Chiller) — 48.000 kcal/h

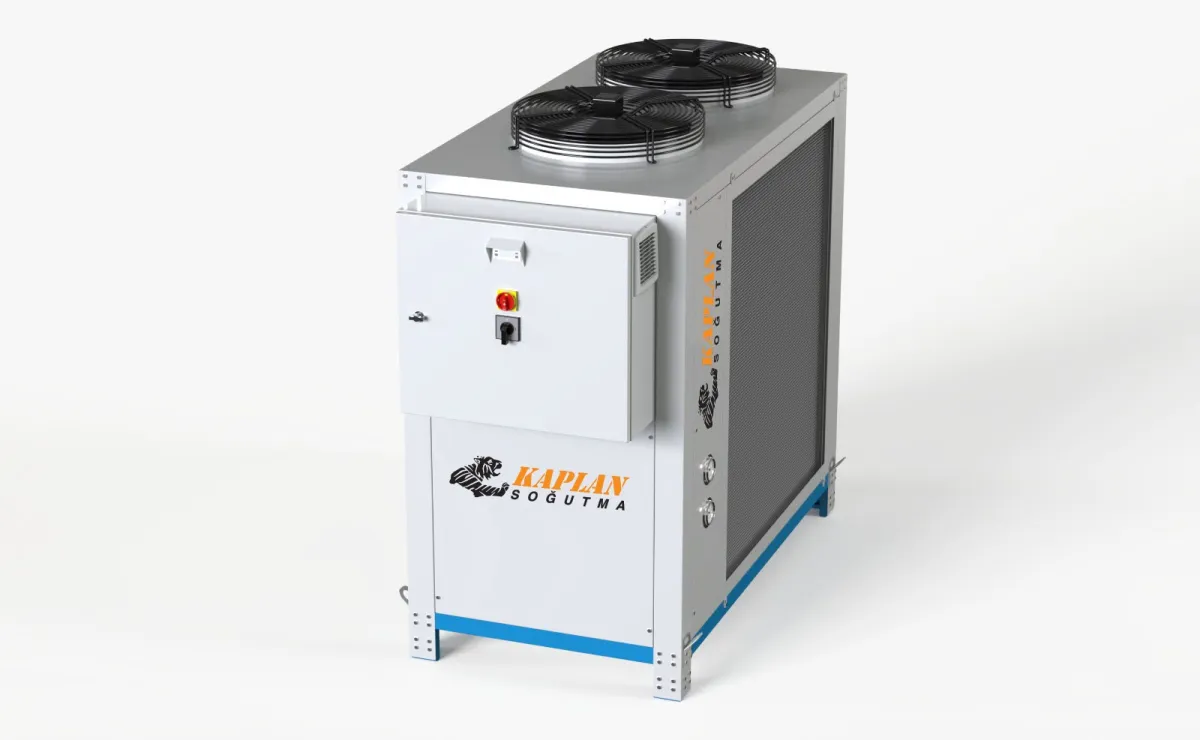

KPLN 55.2, 48.000 kcal/h (55,8 kW) soğutma kapasiteli hava soğutmalı su soğutma grubudur. 9,6 m³/h su debisi ve 250 litre entegre su tankı ile proses suyunu sabit sıcaklıkta tutar. 2 kompresörlü kademeli yapısı, kısmi yükte yalnız gereken kompresörü çalıştırarak enerji tüketimini düşürür.
TEKNİK ÖZELLİKLER
KPLN 55.2 teknik verileri
GENEL
- Soğutma kapasitesi
- 48.000 kcal/h
- Kondenser tipi
- Hava soğutmalı
- Fan adedi
- 2 adet
KOMPRESÖR DEVRESİ
- Kompresör adedi
- 2 adet
SU DEVRESİ
- Su debisi
- 9,6 m³/h
- Su tankı hacmi
- 250 L
BOYUT VE AĞIRLIK
- Uzunluk
- 1.750 mm
- Genişlik
- 800 mm
- Yükseklik
- 1.600 mm
- Nakliye ağırlığı
- 380 kg
Nominal değerler 12/7 °C su giriş/çıkış ve 35 °C ortam sıcaklığı içindir. Farklı çalışma koşullarındaki kapasite için bize yazın.
SERİDEKİ YERİ
KPLN 55.2 gamın neresinde?
| MODEL | KCAL/H | KW | KOMPRESÖR | SU DEBİSİ M³/H | AĞIRLIK KG |
|---|---|---|---|---|---|
| KPLN 26.1 | 23.000 | 26,7 | 1 | 4,5 | 325 |
| KPLN 40.1 | 35.000 | 40,7 | 1 | 7,0 | 360 |
| KPLN 55.2 BU MODEL | 48.000 | 55,8 | 2 | 9,6 | 380 |
| KPLN 75.2 | 65.000 | 75,6 | 2 | 13,0 | 810 |
| KPLN 100.2 | 86.000 | 100,0 | 2 | 17,0 | 830 |
| KPLN 125.2 | 100.000 | 116,3 | 2 | 20,0 | 900 |
| KPLN 165.2 | 135.000 | 157,0 | 2 | 27,0 | 970 |
| KPLN 200.2 | 172.000 | 200,0 | 2 | 35,0 | 1.000 |
| KPLN 250.4 | 215.000 | 250,0 | 4 | 43,0 | 1.500 |
| KPLN 330.4 | 285.000 | 331,5 | 4 | 57,0 | 1.610 |
| KPLN 400.4 | 345.000 | 401,2 | 4 | 69,0 | 2.000 |
KOMŞU MODELLER
Kapasite yetmezse ya da fazlaysa
Bir alt kapasite
Bir üst kapasite
KPLN 75.2 Hava Soğutmalı Su Soğutma Grubu (Chiller) — 65.000 kcal/h
- Soğutma gücü
- 75,6kW
- Kompresör
- 2adet
- Su debisi
- 13,0m³/h
KPLN 55.2 HAKKINDA
Sıkça sorulanlar
KPLN 55.2, 48.000 kcal/h (55,8 kW) kapasitesini iki kompresöre paylaştırır. Bunun pratik karşılığı üç kademeli çalışmadır: 0, yaklaşık %50 (28 kW) ve %100. Yük düştüğünde makine tamamen durmak yerine tek kompresörle devam eder; su sıcaklığı daha dar bir bantta gezinir ve kompresör başına düşen açma-kapama sayısı azalır.
İkinci kazanç kısmi yedekliliktir: bir kompresör devre dışı kalsa da tesis yarım kapasiteyle çalışmaya devam eder, üretim tümüyle durmaz. Tek kompresörlü modeller için KPLN 40.1 sayfasına, kademe mantığı için kısmi yük ve kapasite kademesi sayfasına bakabilirsiniz.
9,6 m³/h = 0,00267 m³/s. Akış hızı hedefi 1–2,5 m/s alındığında DN40'ta yaklaşık 1,9 m/s, DN50'de yaklaşık 1,2 m/s çıkar. Uzun hatlarda ve çok dirsekli tesisatlarda DN50 önerilir; DN40 ancak kısa, doğrudan bağlantılarda tercih edilmelidir.
Pompa seçimi debiden değil, basma yüksekliğinden belirlenir: hat sürtünme kayıpları, kalıp ve ısı değiştirici kayıpları, kolektör ve vana kayıpları toplanır. Debinin makineye geri dönmesini garanti eden şey de kolektördeki bypass düzenidir; kalıp vanaları kapandığında debi sıfıra inmemelidir. Ayrıntılar boru çapı ve debi sayfasında, proje bazlı destek için teklif formu.
Aradaki fark yalnız kapasite değil, gövde ailesidir:
| KPLN 55.2 | KPLN 75.2 | |
|---|---|---|
| Kapasite | 48.000 kcal/h | 65.000 kcal/h |
| Debi | 9,6 m³/h | 13,0 m³/h |
| Tank | 250 L | 300 L |
| Gövde | 1.750 x 800 x 1.600 | 2.680 x 1.000 x 1.320 |
| Ağırlık | 380 kg | 810 kg |
75.2 daha uzun ama daha alçaktır ve ağırlığı iki katından fazladır. Yani karar, kapasite ihtiyacı sınırdaysa mevcut yerin geometrisine bakar: alçak tavanlı bir alanda 1.320 mm avantaj, dar bir koridorda 2.680 mm dezavantajdır. Detay için KPLN 75.2 ve karşılaştırma.
250 L, 55,8 kW'a göre yaklaşık 4,5 L/kW ve 9,6 m³/h debide yaklaşık 1,6 dakikalık devir hacmi demektir. İki kademeli çalışma ile birlikte, kalıp vanalarının açılıp kapandığı normal enjeksiyon ritmini sönümlemeye yeter.
Sorun çıkaran durum tank hacmi değil, ani ve büyük yük sıçramalarıdır: örneğin uzun bir duruştan sonra sıcak kalıpların hep birlikte devreye alınması. Böyle bir profilde dönüş suyu birkaç dakika yüksek kalır. Çözüm ek tampon hacim ya da makinelerin kademeli devreye alınmasıdır. Hesap yöntemini tampon tank hacmi sayfasında, süreç yükü çıkarmayı kapasite hesabı sayfasında bulabilirsiniz.
Taban alanı 1,40 m², yükseklik 1,60 m, ağırlık 380 kg. Hava soğutmalı bir grup olduğu için belirleyici kriter kondenserin temiz ve serbest hava alabilmesidir. Makineyi sıcak hava biriken bir nişe ya da başka bir cihazın atış havasının önüne koymayın; atılan havanın tekrar emilmesi kondenser basıncını yükseltir ve kapasiteyi düşürür.
Katalog kapasitesi 35 °C ortam koşuluna göredir; makine dairesi içinde daha yüksek sıcaklıklar oluşuyorsa seçimi buna göre yapmak gerekir. Serpantin temizliği için servis yüzü açık bırakın; tozlu ortamlarda temizlik periyodu kısalır. Yerleşim kuralları yerleşim ve havalandırma, bakım başlıkları su kalitesi ve bakım sayfalarında.
