KPLN 40.1 Hava Soğutmalı Su Soğutma Grubu (Chiller) — 35.000 kcal/h

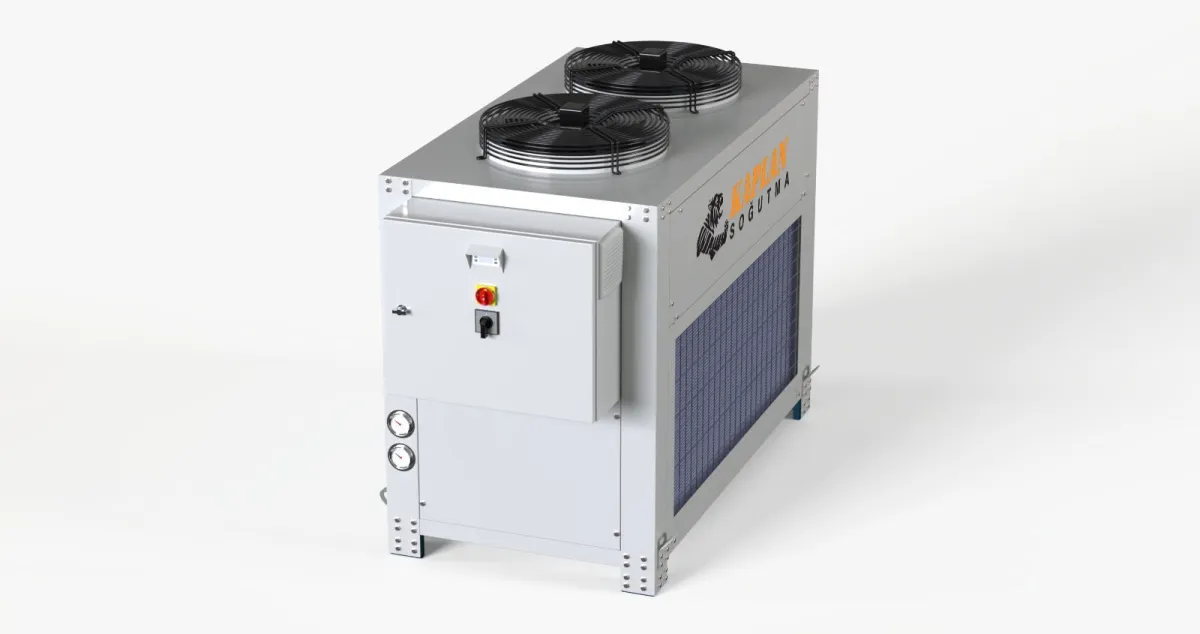

KPLN 40.1, 35.000 kcal/h (40,7 kW) soğutma kapasiteli hava soğutmalı su soğutma grubudur. 7,0 m³/h su debisi ve 200 litre entegre su tankı ile proses suyunu sabit sıcaklıkta tutar. Tek kompresörlü kompakt gövdesi, sınırlı alanı olan tesisler için tasarlanmıştır.
TEKNİK ÖZELLİKLER
KPLN 40.1 teknik verileri
GENEL
- Soğutma kapasitesi
- 35.000 kcal/h
- Kondenser tipi
- Hava soğutmalı
- Fan adedi
- 2 adet
KOMPRESÖR DEVRESİ
- Kompresör adedi
- 1 adet
SU DEVRESİ
- Su debisi
- 7,0 m³/h
- Su tankı hacmi
- 200 L
BOYUT VE AĞIRLIK
- Uzunluk
- 1.500 mm
- Genişlik
- 800 mm
- Yükseklik
- 1.450 mm
- Nakliye ağırlığı
- 360 kg
Nominal değerler 12/7 °C su giriş/çıkış ve 35 °C ortam sıcaklığı içindir. Farklı çalışma koşullarındaki kapasite için bize yazın.
SERİDEKİ YERİ
KPLN 40.1 gamın neresinde?
| MODEL | KCAL/H | KW | KOMPRESÖR | SU DEBİSİ M³/H | AĞIRLIK KG |
|---|---|---|---|---|---|
| KPLN 26.1 | 23.000 | 26,7 | 1 | 4,5 | 325 |
| KPLN 40.1 BU MODEL | 35.000 | 40,7 | 1 | 7,0 | 360 |
| KPLN 55.2 | 48.000 | 55,8 | 2 | 9,6 | 380 |
| KPLN 75.2 | 65.000 | 75,6 | 2 | 13,0 | 810 |
| KPLN 100.2 | 86.000 | 100,0 | 2 | 17,0 | 830 |
| KPLN 125.2 | 100.000 | 116,3 | 2 | 20,0 | 900 |
| KPLN 165.2 | 135.000 | 157,0 | 2 | 27,0 | 970 |
| KPLN 200.2 | 172.000 | 200,0 | 2 | 35,0 | 1.000 |
| KPLN 250.4 | 215.000 | 250,0 | 4 | 43,0 | 1.500 |
| KPLN 330.4 | 285.000 | 331,5 | 4 | 57,0 | 1.610 |
| KPLN 400.4 | 345.000 | 401,2 | 4 | 69,0 | 2.000 |
KOMŞU MODELLER
Kapasite yetmezse ya da fazlaysa
Bir alt kapasite
Bir üst kapasite
KPLN 55.2 Hava Soğutmalı Su Soğutma Grubu (Chiller) — 48.000 kcal/h
- Soğutma gücü
- 55,8kW
- Kompresör
- 2adet
- Su debisi
- 9,6m³/h
KPLN 40.1 HAKKINDA
Sıkça sorulanlar
İkisi de tek kompresörlü ve iki fanlıdır; taban ölçüleri bile aynıdır (1.500 x 800 mm). Fark yükseklikte ve kapasitede toplanır:
| KPLN 26.1 | KPLN 40.1 | |
|---|---|---|
| Kapasite | 23.000 kcal/h | 35.000 kcal/h |
| Su debisi | 4,5 m³/h | 7,0 m³/h |
| Tank | 125 L | 200 L |
| Yükseklik | 1.150 mm | 1.450 mm |
| Ağırlık | 325 kg | 360 kg |
Yani 40.1, aynı taban izinde 300 mm daha yükseğe çıkarak %52 daha fazla kapasite verir. Yer sıkıntısı olan makine dairelerinde bu önemlidir. Karşılaştırmayı karşılaştırma sayfasında yan yana görebilir, küçük modeli KPLN 26.1 sayfasından inceleyebilirsiniz.
Teknik olarak iki ayrı grup, yedeklilik ve kademe açısından tek makineden üstündür: biri arızalansa üretim yarı kapasiteyle sürer, düşük yükte yalnız biri çalışır. Bunun bedeli iki ayrı bağlantı, iki hidrolik hat, iki servis noktası ve daha fazla taban alanıdır.
Tek kompresörlü 40.1'i seçerken şunu bilerek seçin: kapasite kademesi 0 ve %100'dür ve 35.000 kcal/h'lik yük tek noktada toplanmıştır. Üretimin durması kabul edilemiyorsa ya iki makine ya da çift kompresörlü KPLN 55.2 mantıklıdır. Yedeklilik senaryolarını kısmi yük sayfasında ele aldık; tesisinize göre değerlendirme için teklif alın.
Evet, doğrudan değişir. Debi kapasitenin değil, kapasite ile sıcaklık farkının oranıdır: Q = m · c · ΔT. Su için c yaklaşık 1 kcal/kg·°C alınırsa 35.000 kcal/h kapasitede
- ΔT = 5 K (12/7 °C) → 35.000 / (1.000 × 5) = 7,0 m³/h
- ΔT = 3 K (10/7 °C) → 35.000 / (1.000 × 3) = 11,7 m³/h
- ΔT = 8 K → 4,4 m³/h
Dar ΔT ile çalışmak debiyi ve dolayısıyla boru çapını, pompa gücünü büyütür. Katalog değeri 12/7 °C su ve 35 °C ortam koşulundadır; su çıkış sıcaklığını düşürdüğünüzde kapasite de düşer, bu yüzden farklı rejimde seçimi bize sorun. Hesap yöntemi kapasite hesabı sayfasında.
Çünkü tank hacmi kapasiteyle birlikte ölçeklenir. 200 L / 40,7 kW yaklaşık 4,9 L/kW eder ve 7,0 m³/h debide tankın tamamı yaklaşık 1,7 dakikada bir devreder. Tek kompresörlü bir makinede bu hacim, kompresörün saatlik açma-kapama sayısını makul tutan asıl tampondur.
Tank ayrıca sıcak dönüş suyunun karıştığı, pompa emişinin havasız beslendiği ve sisteme su tamamlamanın yapıldığı noktadır. Tesisatınızda uzun ana hatlar varsa oradaki su da tampona eklenir; 100 metre DN40 hat yaklaşık 143 litre demektir. Hacim kontrolü için tampon tank hacmi, bir üst basamak için KPLN 55.2 (250 L).
40,7 kW, orta ölçekli tek hatlı işler için tutarlı bir büyüklüktür. Sık gördüğümüz yerler: 250–400 ton sınıfında bir enjeksiyon makinesi ve yardımcı ekipmanı, tek bir küçük ekstrüzyon hattının kalibratör ve soğutma banyosu, matbaada tek bir baskı ünitesinin silindir ve kurutma soğutması, atölye ölçeğinde işleme merkezi grubu.
Kaba çeviriyle 0,20–0,25 kWh/kg kabulünde saatte 165–205 kg işlenen plastiğe karşılık gelir. Sektöre göre yaklaşımlarımız ekstrüzyon ve plastik enjeksiyon sayfalarında; komşu kapasiteler için KPLN 26.1 ve KPLN 55.2.
