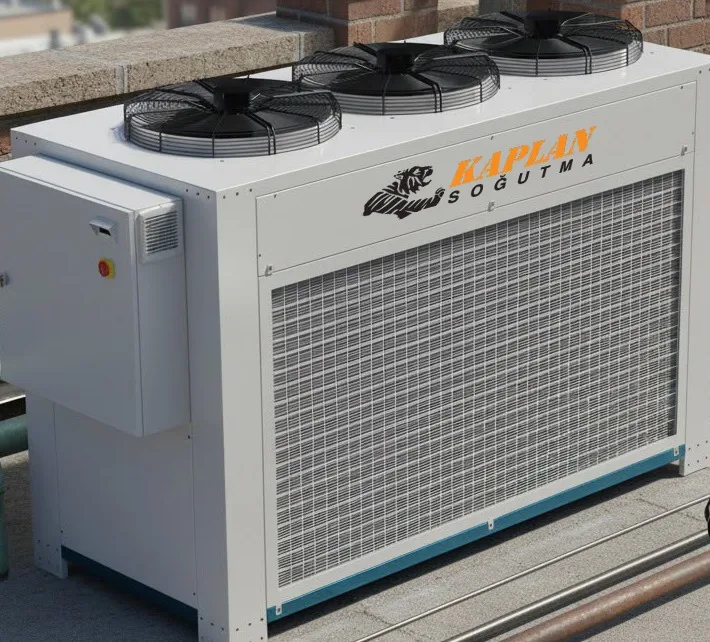

KPLN 75.2 Hava Soğutmalı Su Soğutma Grubu (Chiller) — 65.000 kcal/h
KPLN 75.2, 65.000 kcal/h (75,6 kW) soğutma kapasiteli hava soğutmalı su soğutma grubudur. 13,0 m³/h su debisi ve 300 litre entegre su tankı ile proses suyunu sabit sıcaklıkta tutar. 2 kompresörlü kademeli yapısı, kısmi yükte yalnız gereken kompresörü çalıştırarak enerji tüketimini düşürür.
TEKNİK ÖZELLİKLER
KPLN 75.2 teknik verileri
GENEL
- Soğutma kapasitesi
- 65.000 kcal/h
- Kondenser tipi
- Hava soğutmalı
- Fan adedi
- 2 adet
KOMPRESÖR DEVRESİ
- Kompresör adedi
- 2 adet
SU DEVRESİ
- Su debisi
- 13,0 m³/h
- Su tankı hacmi
- 300 L
BOYUT VE AĞIRLIK
- Uzunluk
- 2.680 mm
- Genişlik
- 1.000 mm
- Yükseklik
- 1.320 mm
- Nakliye ağırlığı
- 810 kg
Nominal değerler 12/7 °C su giriş/çıkış ve 35 °C ortam sıcaklığı içindir. Farklı çalışma koşullarındaki kapasite için bize yazın.
SERİDEKİ YERİ
KPLN 75.2 gamın neresinde?
| MODEL | KCAL/H | KW | KOMPRESÖR | SU DEBİSİ M³/H | AĞIRLIK KG |
|---|---|---|---|---|---|
| KPLN 26.1 | 23.000 | 26,7 | 1 | 4,5 | 325 |
| KPLN 40.1 | 35.000 | 40,7 | 1 | 7,0 | 360 |
| KPLN 55.2 | 48.000 | 55,8 | 2 | 9,6 | 380 |
| KPLN 75.2 BU MODEL | 65.000 | 75,6 | 2 | 13,0 | 810 |
| KPLN 100.2 | 86.000 | 100,0 | 2 | 17,0 | 830 |
| KPLN 125.2 | 100.000 | 116,3 | 2 | 20,0 | 900 |
| KPLN 165.2 | 135.000 | 157,0 | 2 | 27,0 | 970 |
| KPLN 200.2 | 172.000 | 200,0 | 2 | 35,0 | 1.000 |
| KPLN 250.4 | 215.000 | 250,0 | 4 | 43,0 | 1.500 |
| KPLN 330.4 | 285.000 | 331,5 | 4 | 57,0 | 1.610 |
| KPLN 400.4 | 345.000 | 401,2 | 4 | 69,0 | 2.000 |
KOMŞU MODELLER
Kapasite yetmezse ya da fazlaysa
Bir alt kapasite
Bir üst kapasite
KPLN 100.2 Hava Soğutmalı Su Soğutma Grubu (Chiller) — 86.000 kcal/h
- Soğutma gücü
- 100,0kW
- Kompresör
- 2adet
- Su debisi
- 17,0m³/h
KPLN 75.2 HAKKINDA
Sıkça sorulanlar
Çünkü 75.2 ile birlikte gövde ailesi değişir. 55.2 kompakt dikey kabindir (1.750 x 800 x 1.600 mm, 380 kg); 75.2 ise uzun ve alçak bir şasiye oturur (2.680 x 1.000 x 1.320 mm, 810 kg). Kapasite artışı %35 iken ağırlık iki katından fazla artıyor, çünkü artan şey yalnız kompresör değil: daha büyük kondenser yüzeyi, daha büyük şasi ve 300 litreye çıkan tank.
Bunun pratik sonucu taşımadır. 810 kg forklift ya da vinçle taşınacak, ara katlarda zemin taşıma kapasitesi kontrol edilecektir. Aynı gövdeyi paylaşan bir üst model için KPLN 100.2, bir alt basamak için KPLN 55.2 sayfalarına bakın.
13,0 m³/h, 65.000 kcal/h kapasitenin 12/7 °C rejimindeki karşılığıdır: 65.000 / (1.000 × 5) = 13,0 m³/h. Bu debide DN50 hatta akış hızı yaklaşık 1,6 m/s çıkar, yani DN50 uygun çaptır; hat çok uzunsa DN65'e çıkmak basınç kaybını düşürür.
300 litre tank ise 75,6 kW'a göre yaklaşık 4,0 L/kW eder ve 13 m³/h'de yaklaşık 1,4 dakikalık devir hacmine karşılık gelir. İki kompresörlü kademeyle birlikte bu, normal üretim ritminde makul bir tampondur. Çap ve debi hesabı için boru çapı ve debi, tank kontrolü için tampon tank hacmi sayfalarını kullanabilirsiniz.
75,6 kW'ı 0,20–0,25 kWh/kg kabulüyle çevirdiğimizde saatte yaklaşık 300–380 kg işlenen plastik çıkar. Bu, tek başına 500–800 ton sınıfında büyük bir enjeksiyon makinesine ya da 200–300 ton sınıfında üç-dört makineye karşılık gelir.
Çok makineli tesislerde eşzamanlılık kritiktir: makinelerin hiçbiri sürekli tam yükte çalışmaz, bu yüzden toplam yük 0,8–0,9 katsayısıyla düzeltilir. Buna karşılık kalıp değişimi, malzeme değişimi ve duruş sonrası devreye alma gibi tepe noktaları da hesaba katılmalıdır. Yöntemi plastik enjeksiyon sayfasında anlattık, makine listenizle birlikte teklif alabilirsiniz.
Gövde ölçüsü (2.680 x 1.000 x 1.320 mm), fan sayısı (2), kompresör sayısı (2) ve tank hacmi (300 L) her iki modelde aynıdır; ağırlıklar da 810 ve 830 kg ile birbirine yakındır. Ancak bunlar iki ayrı üründür ve sahada dönüştürme diye bir işlem yoktur: kompresör, soğutma devresi ve ısı değiştirici seçimleri kapasiteye göre yapılır.
Doğru yaklaşım seçimi baştan ihtiyaca göre yapmaktır. Yakın gelecekte üretim artışı planlıyorsanız ya doğrudan KPLN 100.2'yi seçin ya da tesisatı ileride ikinci bir grup paralel bağlanabilecek şekilde kolektörlü kurun. İki modeli yan yana karşılaştırma sayfasında görebilirsiniz.
Bu ölçü ikilisi belirli yerleşimleri kolaylaştırır. 1,32 m yükseklik, alçak tavanlı üretim alanlarında ve makinenin üzerinden hava kanalı, kablo tavası ya da vinç yolu geçen yerlerde avantajdır. Buna karşılık 2,68 m uzunluk, dar servis koridorlarında ve kapı geçişlerinde plan yapmayı gerektirir.
Taban alanı 2,68 m²; 810 kg bu alana yayıldığında yaklaşık 300 kg/m² eder, ancak yük gerçekte ayak noktalarından geçer. Kondenser yüzeylerinin önünde ve fan atış yönünde serbest boşluk şarttır, çünkü sıcak havanın geri emilmesi kapasiteyi doğrudan düşürür. Yerleşim ölçütleri yerleşim ve havalandırma sayfasında, gamın tamamı ürünler sayfasında.
